Bâti dynamique intégré – DYNTTS (GDS)

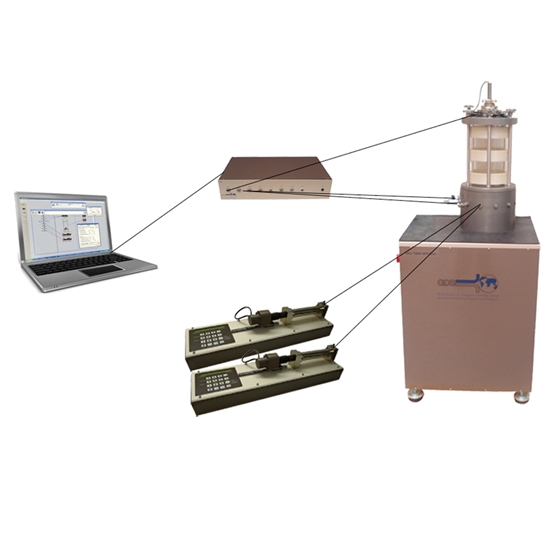

DYNTTS (Dynamic Triaxial Testing System)
Bâti DYNTTS, de 10 à 60kN / de 2Hz à 10 Hz / 2 ou 5 MPa

– Entièrement Electromécanique !
– Bâti monobloc intégré avec vérin axial dynamique (précision <0.1% et résolution 16bits en force ex 0.4N pour 10kN)
– Encodeur axial pour la mesure et le contrôle du déplacement (100mm, résolution 0.2µm)
– Contrôle précis en force ou déplacement
– Acquisition de données 16bits
– Pression de cellule 2MPa (option 5MPa)
– Confinement à l’eau
– Echantillons de 38mm à 100mm dans la même cellule (option 150 – 200 ou 300mm)
– Anneau d’instrumentation de série 12 ports d’accès
– Bloc de saturation intégré
– Piston contre – balancé intégré de série pour permettre un confinement en eau constant pendant l’essai jusque 5Hz (option pression radiale dynamique au delà)
– Cycle contrôlé à une vitesse de 10kHz
– Options : Capteurs locaux (Bender, LVDT, Effet Hall), essais non saturés
– Interface PC par USB
– Configurations maximum : 60kN/2Hz – 40kN/5Hz – 20kN/10Hz, au-delà un bâti hydraulique est recommandé.

		ADAPTIVE CONTROL de série : algorithme qui ajuste automatiquement le contrôle dynamique selon la raideur de l’échantillon pendant l’essai pour obtenir des performances maximales conformément aux normes en vigueur.

REF : GDS/SYSDYN
